Infos für Orthopädietechniker
Perfektion in der Orthopädietechnik
beginnt beim Gipsabdruck
Mittels individuell einstellbaren hydrostatischen Drucks im Symphonie Aqua System VC, wird die Anatomie des Stumpfes präzise abgebildet. Der so gefertigte Gipsabdruck bietet Patienten und Technikern die Möglichkeit die Drucksituation unter Vollbelastung im Gipsnegativ zu erfassen. Auch kann der Patient hierbei bereits wertvolle Informationen über das Schaftvolumen, die Belastungssituation an knöchernen Strukturen oder Schmerzpunkten geben. Markante Knochenpunkte, narbige, empfindliche Stellen sind hier schon deutlich unter Vollbelastung erkennbar.
Ein langwieriges Anpassen des Probeschafts ist nicht mehr erforderlich. Die speziell entwickelte VC-App ermöglicht die individuelle Berechnung des empfohlenen Drucks im Zylinder.
Effizienz und Effektivität lassen Zeit für Einstellungen der Prothese und dem Service am Patienten.

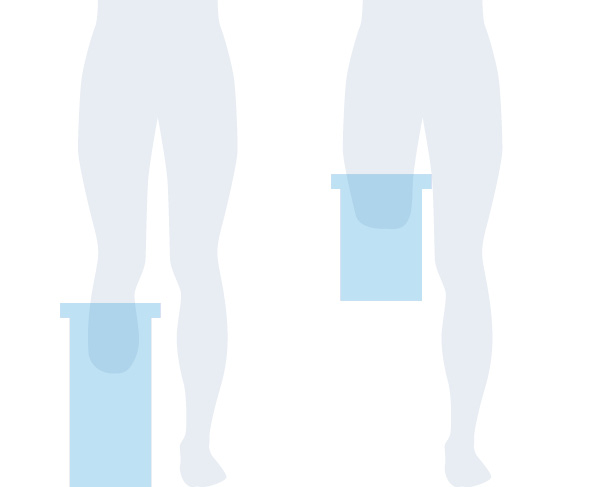

Sie haben die Wahl.
Zylinder für Ober- und/oder Unterschenkel.
Das Symphonie Aqua System ist in zwei Ausführung erhältlich:
für die Versorgung des Unterschenkel-Stumpfes (VC TT) und für die Versorgung des Oberschenkel-Stumpf (VC TF).

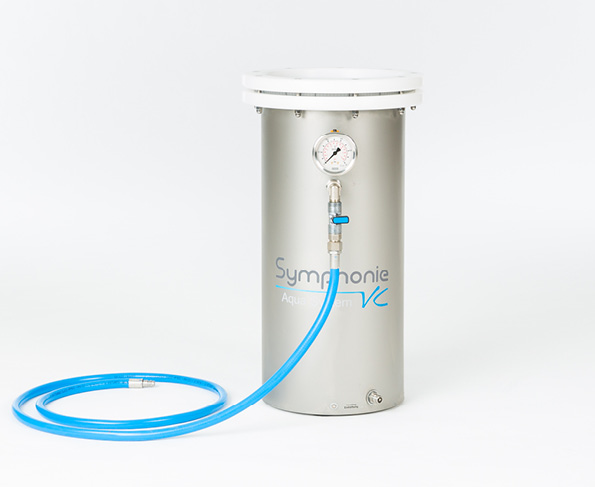

Das Symphonie Aqua System VC TT
(Zylinder für Unterschenkel)
Das Symphonie Aqua System VC TT ermöglicht die präzise und passgenaue Erfassung der Weichteile und knöchernen Strukturen des Unterschenkel-Stumpfes unter Vollbelastung. Zur Versorgung von Knie-ex Amputationen unterstützen die Aqua Gel Kissen die optimale Endbelastung bei Abdruck.

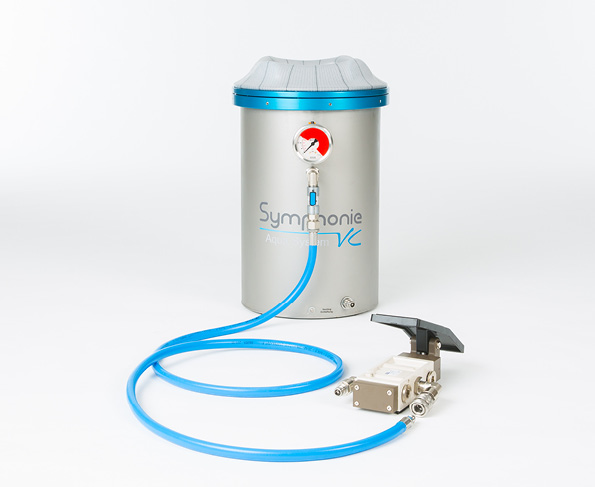

Das Symphonie Aqua System VC TF
(Zylinder für Oberschenkel)
Das Symphonie Aqua System VC TF ermöglicht die Versorgung transfemoral amputierter Patienten. Die hochgreifende Membran ermöglicht eine anatomiegetreue Abformung des Oberschenkel-Stumpfes unter Vollbelastung. Insbesondere werden hierbei die anatomischen Strukturen im Bereich der Weichteilverhältnisse, wie z. B. Ramus ossis ischii, optimal erfasst. Für eine optimale Handhabung empfehlen wir den Symphonie Aqua Lifter (siehe Zubehör).
Das Besondere am
Symphonie Aqua System VC

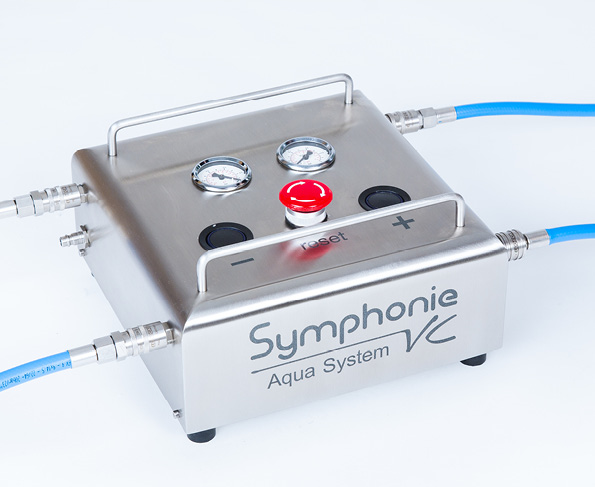

Das Symphonie Aqua System VC ermöglicht mit Hilfe des VC Steuerungsgeräts das Einstellen der optimalen Drucksituation im Zylinder. Dadurch kann das physiologische Druckverhältnis zwischen den weichteiligen und knöchernen Anteilen im Stumpf unter voller Belastung präzise bestimmt werden.

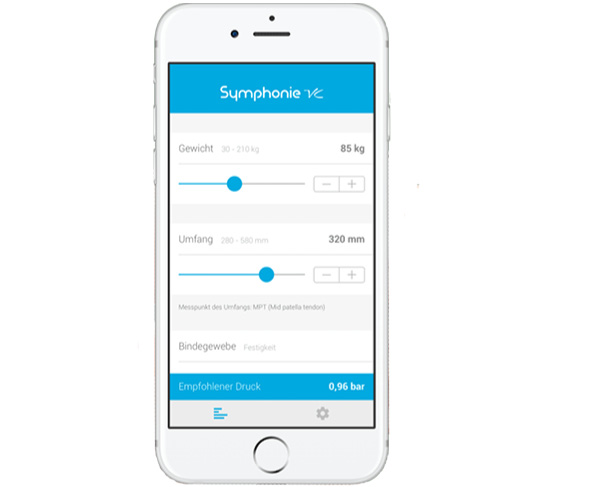

Die APP
Unsere kostenfreie Symphonie VC App wurde entwickelt, um bei Prothesenversorgungen noch schneller zum optimalen Ergebnis zu kommen. Sie dient dem Orthopädietechniker zur Berechnung der empfohlenen Drucksituation im Symphonie Aqua System VC.
Um schon beim ersten Abdruck einen passgerechten Schaft zu bekommen, ist es mit dem Symphonie Aqua System VC möglich den hydrostatischen Druck für den jeweiligen Patienten zu regulieren. Der Orthopädietechniker kann, anhand folgender Parameter, den empfohlenen Druck in der Symphonie VC App berechnen:
- Das Gewicht des Patienten
- Den Umfang des Stumpfes am MPT
- Die Festigkeit des Bindegewebes
- Die Athletik des Patienten
Der vorherrschende Druck kann mit Hilfe des VC Steuerungsgeräts während der Behandlung an den empfohlenen Druck angeglichen werden.
Die neue Dimension des Gipsabdrucks
Häufig gestellte Fragen zum Produkt
Bei allen passiven Systemen (SA Basic, Ready, Gravity) ist eine zusätzliche Volumenmodellierung notwendig. Bei den Symphonie Aqua VC TT und TF Systemen ist das Volumen korrekt bestimmt.
Je nach Schaftrandzuschnitt proximal muss das ML-Maß im suprakondylären Bereich um jeweils 5 mm reduziert werden.
Der Druck kann ganz einfach über die kostenfreie Symphonie Aqua VC App berechnet werden. Den link für den Download finden Sie auf unserer Website.
Um einen passgenauen hydrostatischen Gipsabdruck unter VOLLBELATUNG zu erstellen muss der Patient aufstehen können. Ziel des Abdrucks ist die Erstellung eines passgenauen Schafts für den Patienten.
Das Symphonie Aqua System VC TT & TF kann auch für mobile Einsätze genutzt werden. Die Systeme werden in praktischen Koffern geliefert und können so problemlos transportiert werden.
Mobilitätsklasse 1: Innenbereichsgeher; Mobilitätsklasse 2: eingeschränkter Außenbereichsgeher; Mobilitätsklasse 3: uneingeschränkter Außenbereichsgeher; Mobilitätsklasse 4: uneingeschränkter Außenbereichsgeher mit besonders hohem Anspruch
Es gibt keine Einschränkungen für Linersysteme. Wir empfehlen den Symphonie Aqua Liner für eine passgenaue Versorgung.
Ja, hierzu empfehlen wir jedoch die Verwendung eines Strumpfs oder eine dünne Leggins um eine leichte Vorkompression auf das Bindegewebe auszuüben.
Gerne bieten wir Ihnen eine Demonstration des Symphonie Aqua Systems in Ihrem Haus an.
Für Fragen oder eine individuelle Beratung wenden Sie sich bitte direkt an uns.
Passendes Zubehör
Casting Lube
Optimal zur Verwendung im Symphonie Aqua Systemen
- Hohe Gleitfähigkeit
- Geruchsfrei
Aqua Gel Pad
Für die Verwendung im Symphonie Aqua VC TT System bei Knie Ex-Artikulationen.
Das geschlossene Hydrostatik-Pad verteilt die Körperlast vollkommen gleichmäßig auf die anatomische Form des distalen Stumpfendes. Die teilelastische Membran schmiegt sich der anatomischen Kontur vollkommen an und sorgt für eine homogene Druckverteilung am Stumpf. Die anatomische Form des distalen Stumpfendes wird gleichmäßig abgebildet.
Casting Bags (100 Stück)
Schützt die Membran vor Gipsrückständen
Membran
- Symphonie Aqua System Basic
- Symphonie Aqua System Gravity
- Symphonie Aqua System VC TT
- Symphonie Aqua System VC TF
Ausgleichsbehälter
- Symphonie Aqua System Basic
- Symphonie Aqua System Ready
- Symphonie Aqua System Gravity
Aqua-Liner
Der Symphonie Aqua Liner der 700er Serie ist für die Anwendung in Kombination mit dem Symphonie Aqua System entwickelt worden. Die weiche, 6 mm dicke Gelschicht ermöglicht eine hohe Absorption aller auf den Stumpf wirkenden Kräfte. Das verwendete Medical-Grade Silicon ist sehr hautfreundlich, antiallergen und lässt sich leicht reinigen.
Symphonie Aqua Lifter
Der Symphonie Aqua Lifter eignet sich zur leichten und einfachen Höhenverstellung aller Symphonie Aqua Systeme. Dank der integrierten Räder lässt er sich trotz der stabilen Ausführung leicht bewegen.
Die Höheneinstellung reicht von 0,00-500,00 mm. Die maximale Traglast beträgt 500 kg.
Die beiden Griffe bieten dem Patienten ausreichend sicheren Halt während des Gipsabdrucks.
Für Bestellungen oder Fragen zum Zubehör wenden Sie sich bitte direkt an uns.
Downloads
Symphonie Aqua Digital, Booklet
Download (4.07 MB, PDF)
Gebrauchsanleitung VC-TF
Download (5.75 MB, PDF)
Gebrauchsanleitung VC-TT
Download (13.82 MB, PDF)
Gebrauchsanweisung Lifter
Download (727.72 KB, PDF)
App
Symphonie VC-App, Android
Download
